3d модель стопор двери

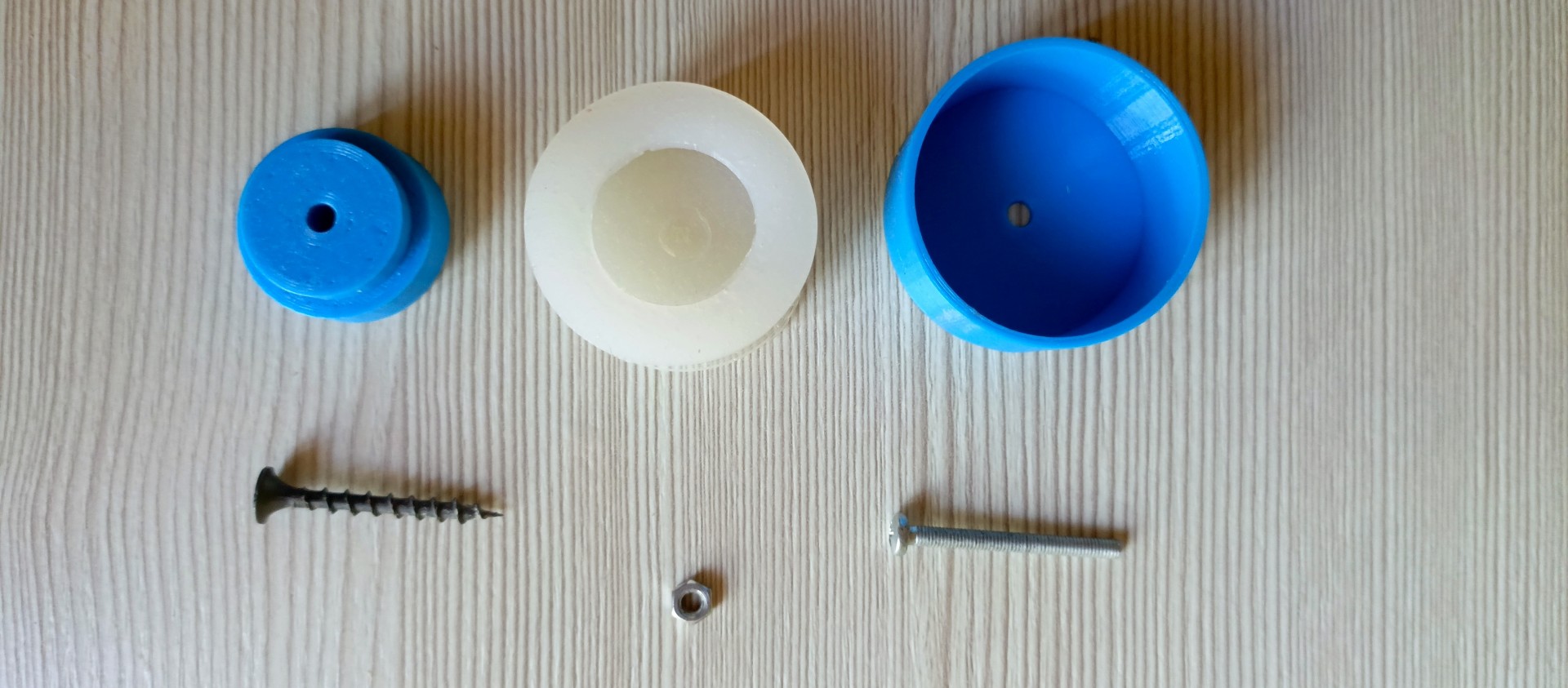

Стопор двери сотоит из двух частей силиконовая подушка и пластиковый держатель подушки. Для отливки силикона, нужно изготовить форму, она состоит из двух частей:

1. Корпус - формирует габариты силиконовой части изделия , в работе изделия не используется
2. Держатель - формирует внутреннюю часть силиконового изделия и является креплением

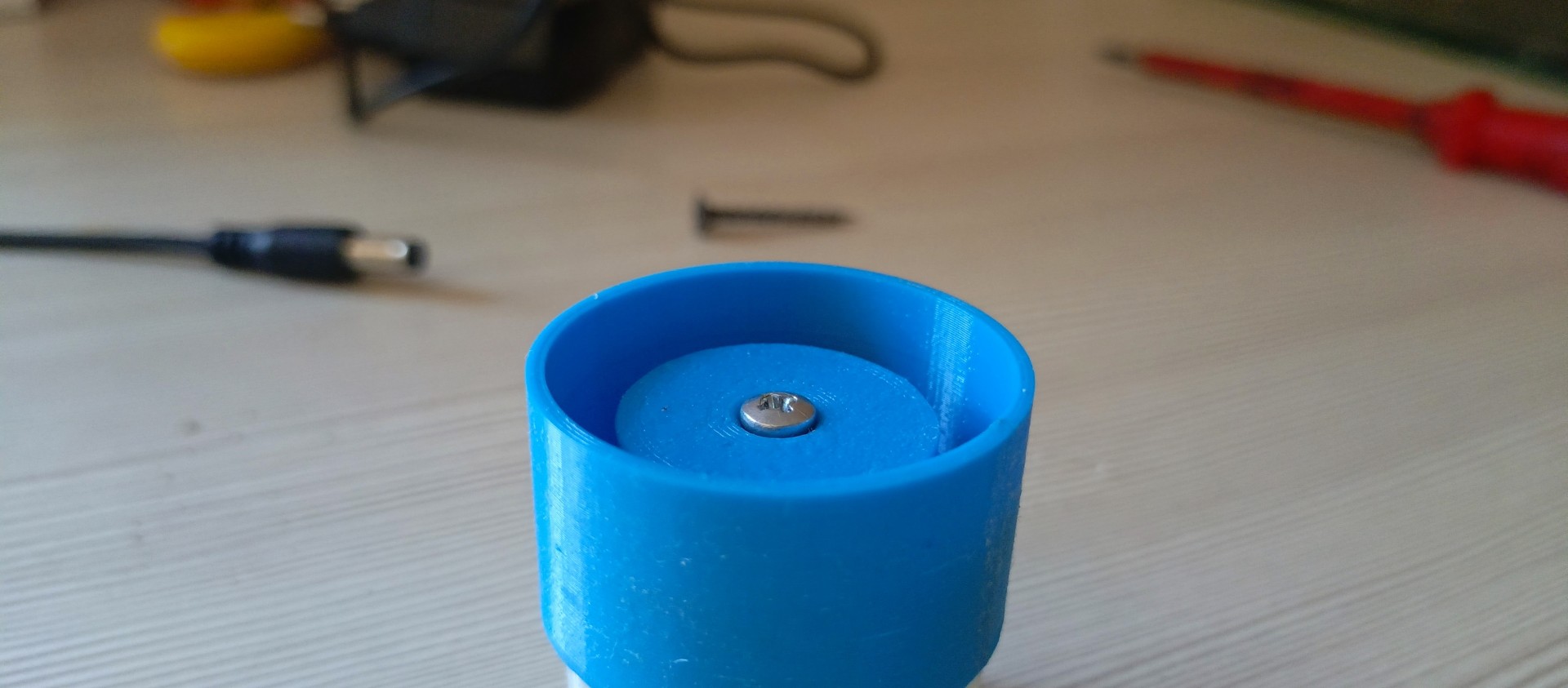

Корпус и держатель изготавливаются из пласти и скрепляются между собой винтом с гайкой, это форма для заливки силикона. Заливается силикон. После затвердевания извлекается силиконовая подушка. Раскручивается винт, корпус больше не нужен. Держатель прикручивается саморезом к поверхности, сверху надевается силиконовая подушка.

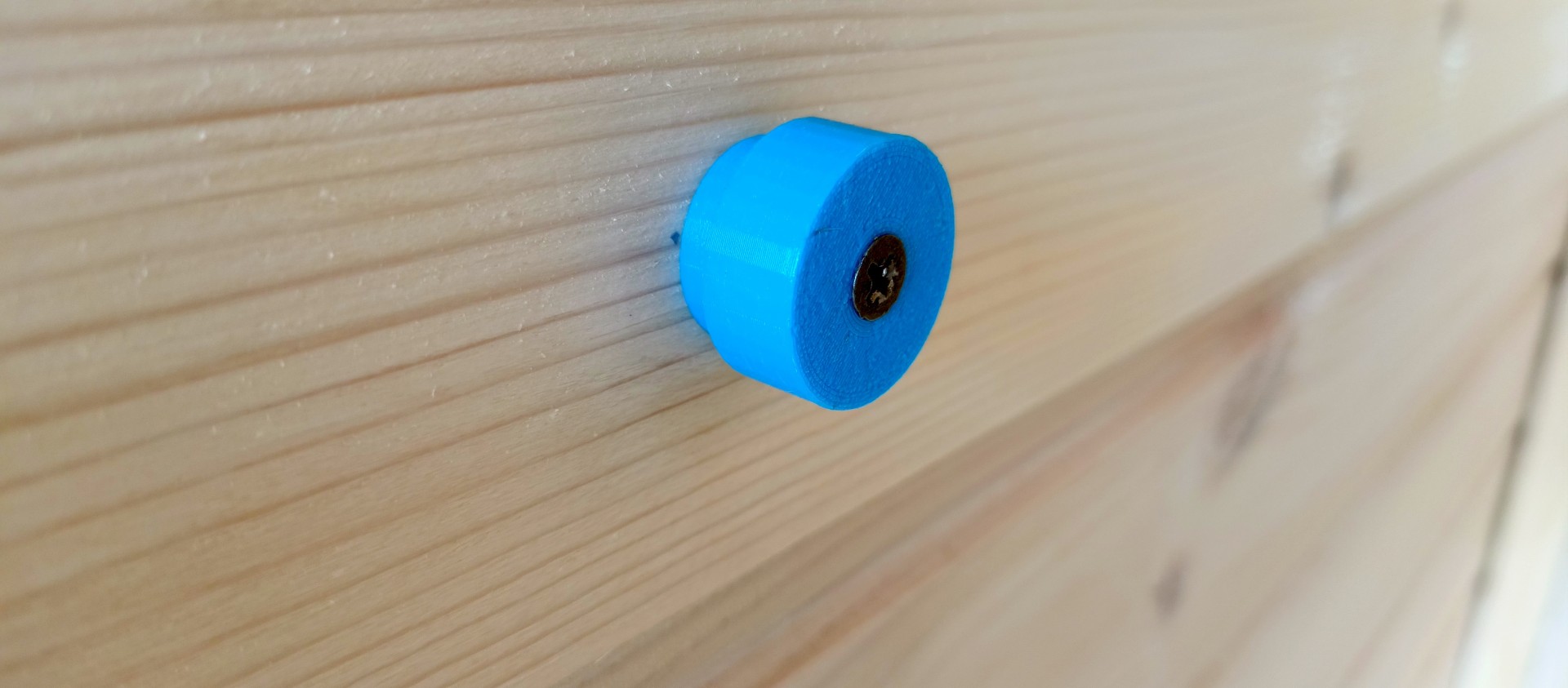

На фото держатель стопора двери, изготовлен из petg пластика(филамента) на 3D принтере Anycubic Kobra 2 Neo, а подушка из силикона.

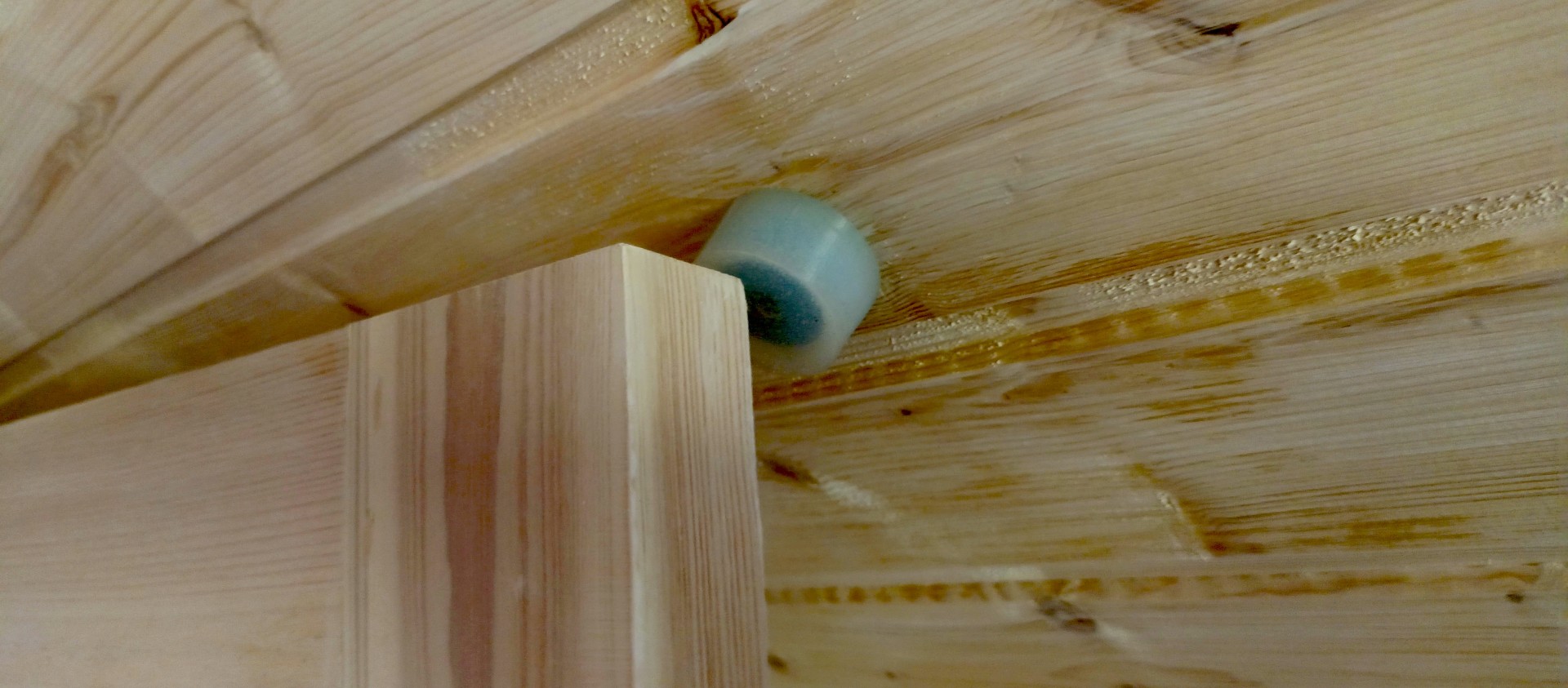

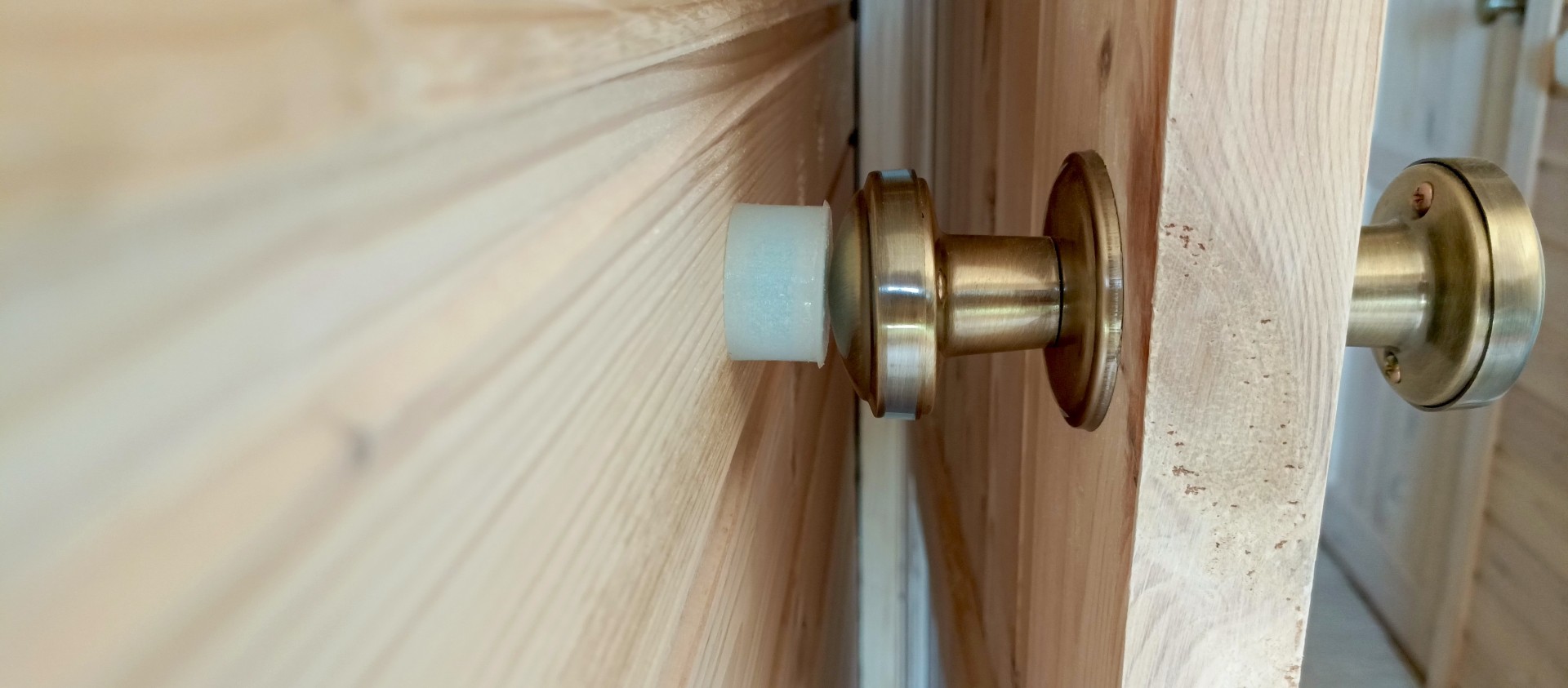

• Применяется для защиты поверхности от повреждения.

• Размеры: 25х25х15 мм.

• Модель разработана в FreeCAD

Скачать 3d модель stl

Скачать чертеж
